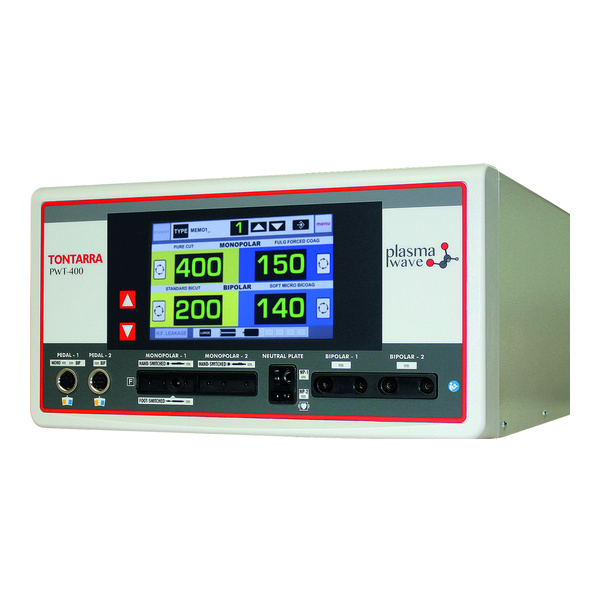

TONTARRA PWT-400 nagyfrekvenciás sebészeti generátor
PWT-400 HF-generátor 14 monopoláris és bipoláris vágási móddal, 10 koagulációs móddal és 99 tárolható programmal.
- Érintőképernyős kezelőfelület.
- Két monopoláris kézidarab egyidejű használata.
- Előre beállított programok TONTARRA reszektoszkópokhoz.
- Automatikus önellenőrzés és folyamatos felügyelet működés közben.
- A katalógus nőgyógyászati, urológiai és laparoszkópos felhasználást említ.
Műszaki adatok
| Hálózati tápellátás | 100/230 V ±10%; 50/60 Hz |
|---|---|
| Maximális áram- és teljesítményfelvétel | 3,6 A; 828 VA |
| Készenléti felvétel | 0,4 A; 92 VA |
| Biztosíték | 2 × 8 A |
| Potenciálkiegyenlítés | DIN 42801 |
| Ház és hűtés | Festett fémház; konvekciós hűtés ventilátor nélkül; IEC 60601-2-2 szerinti kifröccsenő folyadék elleni védelem |
| PC-kapcsolat | Soros csatlakozás szoftverfrissítéshez; helyszíni kalibrálás |
| Méret | 38 × 35 × 19 cm |
| Tömeg | 10 kg |
| Szabványok a katalógus szerint | IEC 60601-1; IEC 60601-2-2; IEC 60601-1-2 |
| Orvostechnikai besorolás a katalógus szerint | IIb osztály, a katalógus 93/42/CEE hivatkozása szerint |
| Érintésvédelem / alkalmazott rész | I. osztály / CF |
| Betegszivárgó áram | 4 µA |
| Burkolati szivárgó áram | 1 µA |
| Földszivárgó áram | 30 µA |
| HF-szivárgó áram | 90 mA monopoláris; 60 mA bipoláris |
| Kimenet | Földfüggetlen; defibrilláció ellen védett |
| Működési frekvencia | 440 kHz ±5% |
| Monopoláris teljesítményállítás | 1–10 W lépések; a megjelölt automatikus módoknál 10 effektus |
| Bipoláris teljesítményállítás | 0,1–5 W lépések; a megjelölt fiziológiás sóoldatos és automatikus módoknál 10 effektus |
| Teljesítményvezérlés | ADC: dinamikus önszabályozás állandó feszültséggel; APC: teljes önszabályozás állandó feszültséggel, a katalógus módtáblázatai szerint |
Monopoláris vágás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Pure cut | 400 | 400 | 2550 | 1.46 | 0 | 100% |
| Blend cut 1 | 300 | 400 | 3390 | 1.94 | 17 kHz | 95% |
| Blend cut 2 | 250 | 400 | 3330 | 2.29 | 17 kHz | 65% |
| Pure cut pulsed | 200 | 400 | 2640 | 2.00 | 3 Hz | 50% |
| Blend cut pulsed | 125 | 400 | 3330 | 3.20 | 50 Hz | 50% |
| Auto pure cut micro | 300 | 300 | 1137 | 1.50 | 0 | 100% |
| Auto blend cut micro | 300 | 300 | 1500 | 1.98 | 17 kHz | 90% |
| Auto papillo pure cut | 300 | 300 | 1140 | 1.50 | 0 kHz | 100% |
| Auto polipo blend cut | 300 | 300 | 1490 | 1.98 | 17 kHz | 95% |
| Auto endocut | 300 | 300 | 1670 | – | – | – |
Monopoláris koaguláció
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Fulg forced coag | 150 | 300 | 4500 | 6.4 | 60 kHz | 18% |
| Spray coag | 200 | 700 | 7750 | 7.75 | 30 kHz | 7% |
| Pin point contact coag | 300 | 400 | 3700 | 2.2 | 17 kHz | 85% |
| Pulsed spray coag | 100 | 700 | 7750 | 11.5 | 3 Hz | 50% |
| Soft micro coag | 280 | 300 | 3300 | 2.1 | 17 kHz | 75% |
Bipoláris koaguláció és érlezárás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Soft micro bicoag | 140 | 100/150 | 460 | 1.6 | 0 | 100% |
| Auto soft micro bicoag | 140 | 100/150 | 460 | 1.6 | 0 | 100% |
| Sealing | 320 | 50/100 | 320 | 1.46 | 0 | 100% |
| Auto sealing | 320 | 50/100 | 320 | 1.46 | 0 | 100% |
| Forced macro bicoag | 200 | 100/150 | 550 | 1.6 | 0 | 100% |
Bipoláris vágás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Saline Uro-Gyn cut | 320 | 350/400 | 1070 | 1.5 | 0 | 100% |
| Saline Arthro cut | 240 | 350/400 | 1070 | 1.5 | 0 | 100% |
| Standard bicut | 200 | 150/300 | 1070 | 1.5 | 0 | 100% |
| Blend bicut | 160 | 100/200 | 740 | 1.6 | 17 kHz | 95% |
PWT-400 HF-generátor 14 monopoláris és bipoláris vágási móddal, 10 koagulációs móddal és 99 tárolható programmal.
PWT-400 HF-generátor 14 monopoláris és bipoláris vágási móddal, 10 koagulációs móddal és 99 tárolható programmal.
- Érintőképernyős kezelőfelület.
- Két monopoláris kézidarab egyidejű használata.
- Előre beállított programok TONTARRA reszektoszkópokhoz.
- Automatikus önellenőrzés és folyamatos felügyelet működés közben.
- A katalógus nőgyógyászati, urológiai és laparoszkópos felhasználást említ.
Műszaki adatok
| Hálózati tápellátás | 100/230 V ±10%; 50/60 Hz |
|---|---|
| Maximális áram- és teljesítményfelvétel | 3,6 A; 828 VA |
| Készenléti felvétel | 0,4 A; 92 VA |
| Biztosíték | 2 × 8 A |
| Potenciálkiegyenlítés | DIN 42801 |
| Ház és hűtés | Festett fémház; konvekciós hűtés ventilátor nélkül; IEC 60601-2-2 szerinti kifröccsenő folyadék elleni védelem |
| PC-kapcsolat | Soros csatlakozás szoftverfrissítéshez; helyszíni kalibrálás |
| Méret | 38 × 35 × 19 cm |
| Tömeg | 10 kg |
| Szabványok a katalógus szerint | IEC 60601-1; IEC 60601-2-2; IEC 60601-1-2 |
| Orvostechnikai besorolás a katalógus szerint | IIb osztály, a katalógus 93/42/CEE hivatkozása szerint |
| Érintésvédelem / alkalmazott rész | I. osztály / CF |
| Betegszivárgó áram | 4 µA |
| Burkolati szivárgó áram | 1 µA |
| Földszivárgó áram | 30 µA |
| HF-szivárgó áram | 90 mA monopoláris; 60 mA bipoláris |
| Kimenet | Földfüggetlen; defibrilláció ellen védett |
| Működési frekvencia | 440 kHz ±5% |
| Monopoláris teljesítményállítás | 1–10 W lépések; a megjelölt automatikus módoknál 10 effektus |
| Bipoláris teljesítményállítás | 0,1–5 W lépések; a megjelölt fiziológiás sóoldatos és automatikus módoknál 10 effektus |
| Teljesítményvezérlés | ADC: dinamikus önszabályozás állandó feszültséggel; APC: teljes önszabályozás állandó feszültséggel, a katalógus módtáblázatai szerint |
Monopoláris vágás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Pure cut | 400 | 400 | 2550 | 1.46 | 0 | 100% |
| Blend cut 1 | 300 | 400 | 3390 | 1.94 | 17 kHz | 95% |
| Blend cut 2 | 250 | 400 | 3330 | 2.29 | 17 kHz | 65% |
| Pure cut pulsed | 200 | 400 | 2640 | 2.00 | 3 Hz | 50% |
| Blend cut pulsed | 125 | 400 | 3330 | 3.20 | 50 Hz | 50% |
| Auto pure cut micro | 300 | 300 | 1137 | 1.50 | 0 | 100% |
| Auto blend cut micro | 300 | 300 | 1500 | 1.98 | 17 kHz | 90% |
| Auto papillo pure cut | 300 | 300 | 1140 | 1.50 | 0 kHz | 100% |
| Auto polipo blend cut | 300 | 300 | 1490 | 1.98 | 17 kHz | 95% |
| Auto endocut | 300 | 300 | 1670 | – | – | – |
Monopoláris koaguláció
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Fulg forced coag | 150 | 300 | 4500 | 6.4 | 60 kHz | 18% |
| Spray coag | 200 | 700 | 7750 | 7.75 | 30 kHz | 7% |
| Pin point contact coag | 300 | 400 | 3700 | 2.2 | 17 kHz | 85% |
| Pulsed spray coag | 100 | 700 | 7750 | 11.5 | 3 Hz | 50% |
| Soft micro coag | 280 | 300 | 3300 | 2.1 | 17 kHz | 75% |
Bipoláris koaguláció és érlezárás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Soft micro bicoag | 140 | 100/150 | 460 | 1.6 | 0 | 100% |
| Auto soft micro bicoag | 140 | 100/150 | 460 | 1.6 | 0 | 100% |
| Sealing | 320 | 50/100 | 320 | 1.46 | 0 | 100% |
| Auto sealing | 320 | 50/100 | 320 | 1.46 | 0 | 100% |
| Forced macro bicoag | 200 | 100/150 | 550 | 1.6 | 0 | 100% |
Bipoláris vágás
| Üzemmód | Max. kimenet (W) | Névleges terhelés (Ω) | Vpp | Csúcstényező | Moduláció | Kitöltési tényező |
|---|---|---|---|---|---|---|
| Saline Uro-Gyn cut | 320 | 350/400 | 1070 | 1.5 | 0 | 100% |
| Saline Arthro cut | 240 | 350/400 | 1070 | 1.5 | 0 | 100% |
| Standard bicut | 200 | 150/300 | 1070 | 1.5 | 0 | 100% |
| Blend bicut | 160 | 100/200 | 740 | 1.6 | 17 kHz | 95% |
